Descripción

ATEM Talkback Converter 4K

ATEM Studio Converter y ATEM Camera Converter
Acércate al lugar donde se desarrolla la acción mediante cables de fibra óptica económicos

Los dispositivos ATEM Studio Converter y ATEM Camera Converter permiten ubicar las cámaras a una gran distancia de los mezcladores. El modelo ATEM Camera Converter es un conversor súper resistente que cuenta con luz piloto, conexiones para micrófonos y auriculares, y batería integrada de larga duración. Asimismo, brinda la posibilidad de transmitir contenidos mediante cables de fibra óptica a una distancia de hasta 45 km sin comprometer la calidad de las distintas señales que se emiten en ambas direcciones.

Conversores ATEM

La solución ideal para todo tipo de eventos en directo

El modelo ATEM Converter es ideal para realizar producciones en directo tales como espectáculos musicales y eventos deportivos donde es necesario situar las cámaras en lugares apartados de los mezcladores, como por ejemplo en circuitos de carreras o plataformas adyacentes a un escenario. Es posible conectar hasta cuatro ATEM Camera Converters a un ATEM Studio Converter e intercambiar información sobre múltiples cámaras, de modo que los camarógrafos puedan comunicarse con el operador del mezclador mediante el sistema de intercomunicación integrado en los canales 15 y 16 de la conexión SDI para señales de fibra óptica.

Los ATEM Converters

Diseño ideal para producciones en directo

Existen dos tipos de conversores ATEM que se utilizan en extremos opuestos de la conexión de una cámara durante una producción en directo. El modelo ATEM Camera Converter transforma las señales SDI o HDMI provenientes de la cámara en señales de fibra óptica que incluyen el audio externo y los mensajes del sistema de intercomunicación desde el lugar donde se sitúa el equipo. Su diseño de aluminio mecanizado es liviano y resistente e incluye una batería interna de larga duración que garantiza su portabilidad. Por otra parte, el diseño modular para instalación en bastidores del modelo ATEM Studio Converter ofrece cuatro conexiones de fibra óptica bidireccionales que permiten utilizar varios ATEM Camera Converters. De este modo, es posible convertir señales de fibra óptica a SDI y viceversa o separar los canales de audio mediante conectores XLR.

Enlace de fibra óptica
Conexión a una distancia máxima de 45 km

Los conversores ATEM utilizan cables de fibra óptica monomodo de calidad profesional con conectores LC convencionales. Este medio de transmisión ofrece una mayor área de cobertura en comparación con los cables de cobre tradicionales. Existe una gran variedad de cables de fibra óptica disponibles en el mercado, ya que son los mismos que se utilizan para redes informáticas. Los modelos ATEM Camera Converter y ATEM Studio Converter se ciñen a la especificación SMPTE estándar relativa a las conexiones de fibra óptica al utilizar cables monomodo con una longitud de onda de 1310 nm. De este modo, permiten alcanzar distancias de hasta 45 km.

Sistema de intercomunicación

Las transmisiones en directo exigen la comunicación constante entre el operador del mezclador y los camarógrafos. Con este objetivo en mente, los conversores ATEM integran las señales de intercomunicación en los canales de audio SDI 15 y 16, los cuales generalmente no se destinan para ningún propósito específico. El equipo ATEM Camera Converter utiliza audífonos convencionales tales como aquellos que se conectan a equipos informáticos o teléfonos iPhone. En contraste, el modelo ATEM Studio Converter requiere el tipo de auriculares usados en la industria aeronáutica, los cuales están disponibles en cientos de estilos diferentes. Asimismo, este producto dispone de una entrada integrada para micrófono y altavoz que hace posible prescindir de los auriculares.

Conexiones de gran calidad
Cámaras profesionales o de consumo masivo

ATEM Camera Converter cuenta con entradas SDI y HDMI de alta calidad que permiten conectar cámaras profesionales y de consumo masivo. Incluye entradas de audio a nivel de línea/micrófono mediante conectores hembra estéreo de 2.5 mm para recibir comentarios externos y efectos de sonido desde el lugar donde se encuentra la cámara. El modelo ATEM Studio Converter dispone de cuatro conexiones bidireccionales que convierten las señales de fibra óptica a SDI y transmiten señales de audio analógico balanceado mediante conectores XLR. Asimismo, cuenta con una entrada SDI derivada para la señal principal y conexiones de audio AES/EBU para micrófonos o auriculares que brindan la posibilidad de vincular varios conversores del mismo modelo.

ATEM Talkback Converter 4K

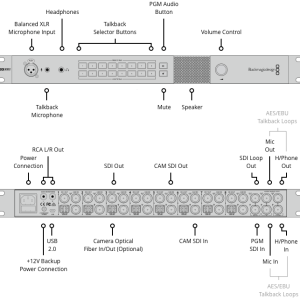

El modelo ATEM Talkback Converter 4K permite comunicarse con un máximo de 8 cámaras mediante los canales 15 y 16 destinados al audio integrado en la señal SDI. Cuenta con tecnología SDI 12G compatible con cualquier formato en distintas definiciones, a una resolución máxima de 2160p60, y conectores BNC para cada cámara, además de un compartimiento para añadir un módulo de fibra óptica que facilita la ubicación de las mismas a una mayor distancia del dispositivo. Por otro lado, incluye botones a fin de entablar una comunicación con los demás integrantes del equipo, conexiones derivadas para múltiples cámaras, altavoz integrado y entrada para micrófonos en el panel frontal. Cabe destacar asimismo que esta versión admite el uso de auriculares diseñados para la industria aeronáutica.

El Blackmagic ATEM Talkback Converter 4K es capaz de establecer un sistema de intercom con un máximo de 8 cámaras, utilizando los canales 15 y 16 del audio embebido en la señal SDI. La tecnología SDI 12G que incorpora, lo hace compatible con cualquier formato en definición SD, HD y UHD (2160p60). Dispone de conectores BNC para cada cámara, además del compartimiento para añadir un módulo de fibra óptica, que facilita la colocación de las cámaras a una distancia mayor del dispositivo. Incluye botones para entablar comunicación con los demás integrantes del equipo, conexiones derivadas para múltiples cámaras, altavoz integrado y entrada para micrófonos en el panel frontal. También admite el uso de micro-auriculares.

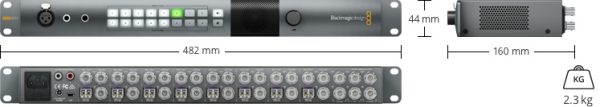

ATEM Talkback Converter 4K

Entradas SDI principal: 1 x SD/HD/UHD 4K de 10 bits con ajuste
automático para la señal proveniente del mezclador. 16 canales de audio integrado. Admite el uso de luces piloto.

Salidas SDI principal: 1 x SD/HD/UHD 4K de 10 bits derivada con ajuste
automático para conectar otros dispositivos ATEM Talkback Converter 4K.

Intercomunicación: 1 x TRS de 0.25” para auriculares utilizados en la industria aeronáutica. 1 x TRS de 0.206″ para micrófonos. Conector XLR frontal para micrófonos.

Audio analógico: 1 x RCA en estéreo para monitorización.

Entradas SDI para cámaras: 8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.

Salidas SDI para cámaras: 8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.

Salidas SDI: 8 x SD/HD/UHD 4K de 10 bits con ajuste
automático y 16 canales de audio integrado.

Entradas de video por fibra óptica (opcionales): 8 x SD/HD/UHD 4K monomodo con conector LC y ajuste automático según la señal recibida desde la cámara.

Salidas de video por fibra óptica (opcionales): 8 x SD/HD/UHD 4K monomodo con conector LC y ajuste automático según la señal transmitida a la cámara.

Entradas de audio por fibra óptica: 8 monomodo con conector LC para recibir el audio de las cámaras. Los canales 1 y 2 están destinados al audio del programa. Los canales 15 y 16 se emplean para la comunicación con otros integrantes del equipo.

Salidas de audio por fibra óptica: 8 monomodo con conector LC para transmitir el audio a las cámaras. Los canales 1 y 2 están destinados al audio del programa. Los canales 15 y 16 se emplean para la comunicación con otros integrantes del equipo.

Interfaz informática: 1 x mini-USB tipo B para actualizar el sistema operativo interno.
