Blackmagic Videohub 80×80 12G

Blackmagic Videohub 12G

Las nuevas matrices de conmutación Blackmagic Videohub 12G permiten conectar varios equipos sin marañas de cables. Gracias a su tecnología SDI, brindan la posibilidad de distribuir simultáneamente todo tipo de señales en distintas definiciones sin latencia alguna, por lo cual son ideales para llevar a cabo transmisiones y producciones en directo. Incluyen un panel frontal elegante con una pantalla de cristal líquido, que muestra los nombres de los dispositivos conectados y las imágenes respectivas, así como botones para acceder rápidamente a estos, y un mando giratorio de metal mecanizado con un revestimiento de goma suave que facilita la búsqueda de fuentes. Además, el puerto Ethernet simplifica el control de la matriz mediante paneles externos o virtuales.

Evita marañas de cables

Al conectar todos los equipos SDI directamente a la matriz y efectuar las conexiones electrónicamente, es posible evitar los enredos de cables. Tampoco se precisan diagramas de sistemas complejos para el estudio, ya que se puede conectar cualquier fuente a un equipo de destino o transmitir una misma señal a varios dispositivos. Dado que todas las fuentes se ven en un mismo monitor, se obtiene una gran flexibilidad a la hora de enfrentar cambios constantes o incluso emergencias. Además, es posible obtener copias maestras de respaldo utilizando varios grabadores HyperDeck o transmitir las imágenes a distintos procesadores para todas las plataformas de transmisión. Las matrices Blackmagic Videohub 12G también proporcionan entradas adicionales para mezcladores ATEM.

Cinco modelos excepcionales
Blackmagic Videohub 10×10 12G

Matriz de conmutación avanzada con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones. Incluye panel de control, resincronización de señales SDI y control externo mediante redes Ethernet.

Blackmagic Videohub 20×20 12G

Matriz de conmutación de tamaño medio con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones. Incluye panel de control, resincronización de señales y control externo mediante redes Ethernet.

Blackmagic Videohub 40×40 12G

Matriz de conmutación de mayor capacidad con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones. Incluye panel de control, resincronización de señales y control externo mediante redes Ethernet.

Blackmagic Videohub 80×80 12G

Matriz de conmutación de gran tamaño con tecnología SDI 12G que permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones. Incluye panel de control, resincronización de señales y control externo mediante redes Ethernet.

Blackmagic Videohub 120×120 12G

El modelo de mayor tamaño de esta línea permite distribuir simultáneamente y sin latencia todo tipo de señales en distintas definiciones gracias a su tecnología SDI 12G. Incluye función de resincronización y control mediante el panel integrado o una red Ethernet.

Existen dos tipos de conversores ATEM que se utilizan en extremos opuestos de la conexión de una cámara durante una producción en directo. El modelo ATEM Camera Converter transforma las señales SDI o HDMI provenientes de la cámara en señales de fibra óptica que incluyen el audio externo y los mensajes del sistema de intercomunicación desde el lugar donde se sitúa el equipo. Su diseño de aluminio mecanizado es liviano y resistente e incluye una batería interna de larga duración que garantiza su portabilidad. Por otra parte, el diseño modular para instalación en bastidores del modelo ATEM Studio Converter ofrece cuatro conexiones de fibra óptica bidireccionales que permiten utilizar varios ATEM Camera Converters. De este modo, es posible convertir señales de fibra óptica a SDI y viceversa o separar los canales de audio mediante conectores XLR.

Comprobación visual

La pantalla de cristal líquido integrada muestra las imágenes correspondientes a cada fuente. Esto permite comprobarlas antes de realizar un cambio. Los rótulos debajo de estas facilitan su identificación. Las fuentes se organizan por orden alfabético, y es posible ver las respectivas señales aun si los formatos son diferentes, lo cual brinda la oportunidad de confirmarlas visualmente. Además, en bastidores con espacio limitado, la pantalla integrada evita la necesidad de agregar un monitor SDI externo.

Tecnología SDI 12G para señales de distinta definición

Todos los modelos Blackmagic Videohub 12G incluyen conexiones SDI 12G avanzadas que brindan compatibilidad con señales en distinta definición, a una resolución máxima de 2160p60, facilitando así la conexión de diversos equipos. Estas matrices de conmutación permiten distribuir señales en cualquier formato simultáneamente. Por ejemplo, el modelo 120×120 es capaz de transmitir hasta 120 señales distintas a diversos dispositivos al mismo tiempo. Solo esta conectividad ofrece la posibilidad de procesar imágenes UHD de alta frecuencia mediante un único cable BNC, que a su vez también puede conectarse a equipos HD. Esta tecnología proporciona una garantía de rendimiento a futuro.

Resincronización automática
Los modelos Videohub incluyen una función de resincronización automática en todas las entradas SDI. Este proceso recompone la señal recibida para brindar la máxima calidad, lo cual es de suma importancia, ya que la imagen se deteriora cuando se transmite a grandes distancias. Los cables más costosos y de mayor calidad pueden solucionar en parte este problema, pero no evitan la pérdida de la integridad de la señal debido a su longitud. Gracias a la resincronización, todos los equipos en el estudio reciben una señal regenerada con menos inestabilidad. De este modo, es posible utilizar cables de mayor longitud sin que ocurran problemas técnicos.

Blackmagic Videohub 80×80 12G

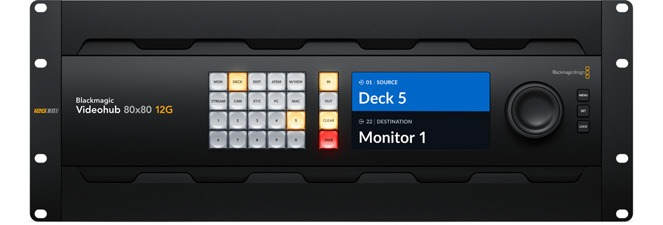

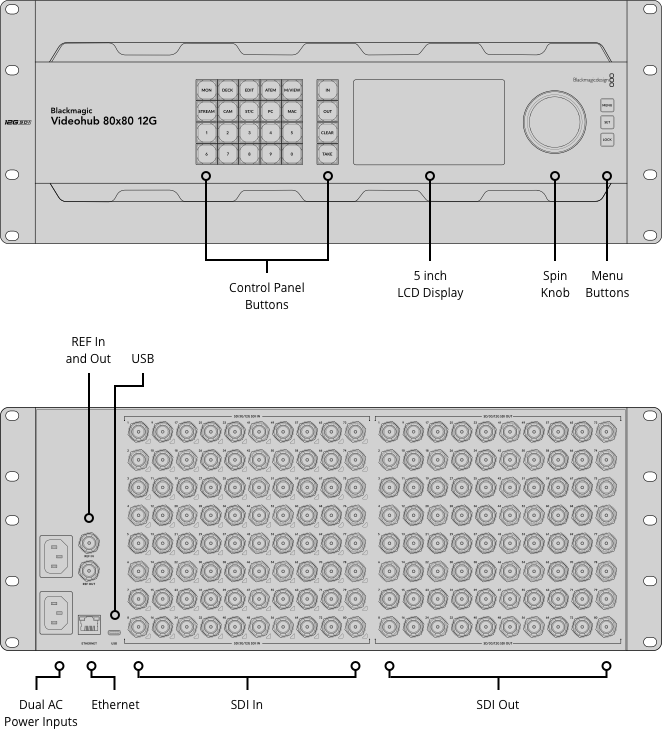

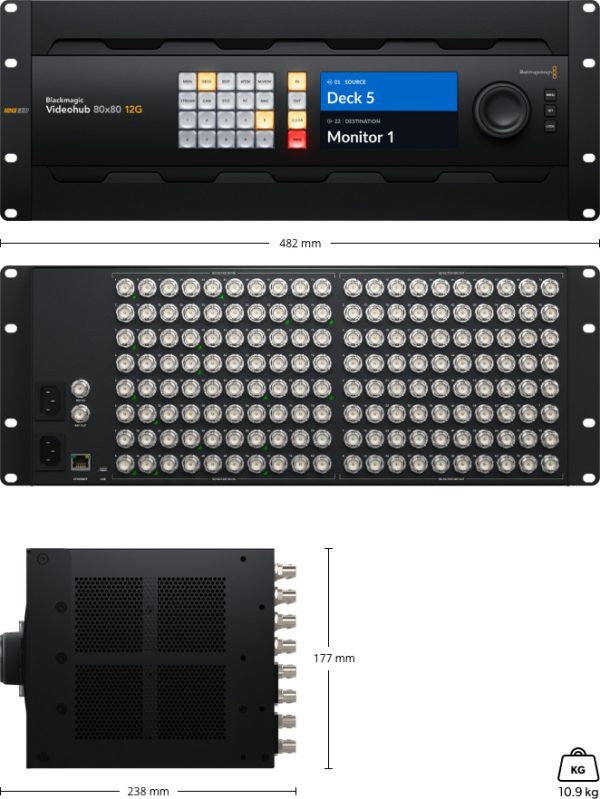

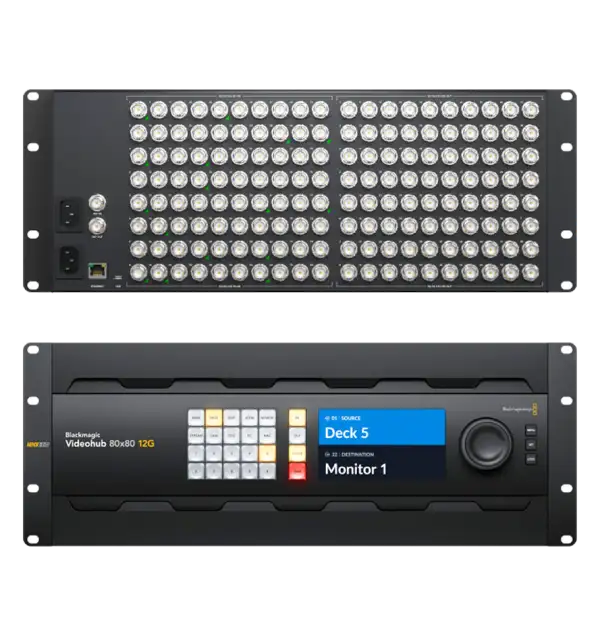

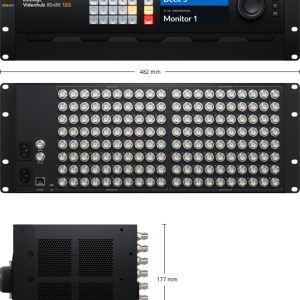

Esta matriz Blackmagic Videohub 80×80 12G de conmutación permite distribuir todo tipo de señales en distintas definiciones simultáneamente y sin latencia alguna. Las 80 entradas SDI 12G cuentan con ledes en cada conector BNC que indican la presencia de una señal SDI. Además, incluye 80 salidas SDI 12G, sistema de alimentación redundante y conexiones para señales de referencia en un diseño elegante de cuatro unidades de bastidor. La gran pantalla LCD frontal de alta definición muestra claramente las imágenes respectivas y el formato, así como la fuente y el destino asignado. Las señales pueden distribuirse directamente mediante los botones y el mando giratorio, que cuenta con un embrague electrónico. Este modelo ofrece además una función de resincronización automática, control externo mediante redes Ethernet y compatibilidad con todas las definiciones a una resolución máxima de 2160p60.

Blackmagic Videohub 80×80 12G

Entradas de video SDI: 80

Salidas SDI: 80

Velocidades de transmisión: DVB-ASI, 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.

Resincronización de fuentes: No disponible

Resincronización de señales SDI: Disponible en todas las salidas SDI.

Entrada para señales de referencia: Tri-Sync o Black Burst.

Reference Outputs: Salida derivada con interrupción de la señal de referencia.

Ethernet: Compatible con estándares 10/100/1000 Base‑T.

Interfaz informática: USB-C
