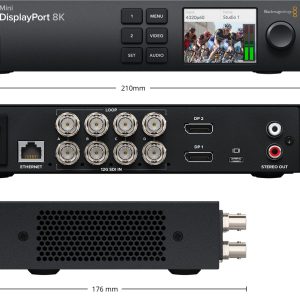

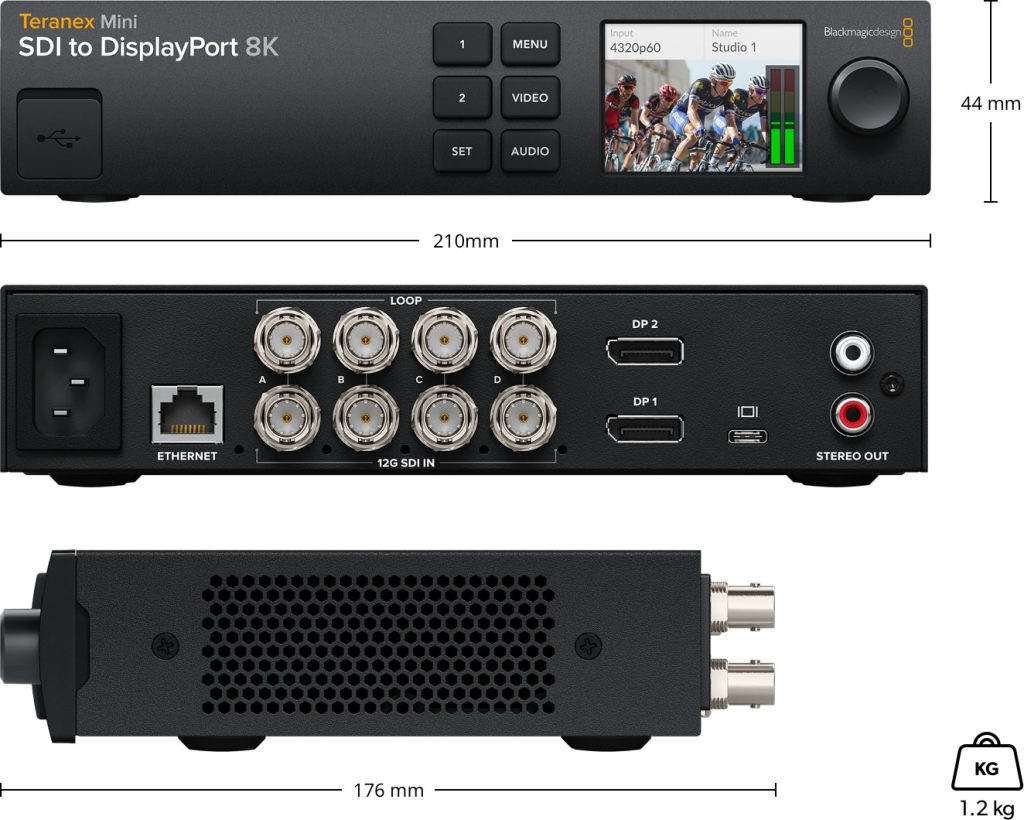

Teranex Mini SDI to DisplayPort 8K HDR

Supervisión avanzada en 8K – Teranex Mini SDI to DisplayPort 8K HDR

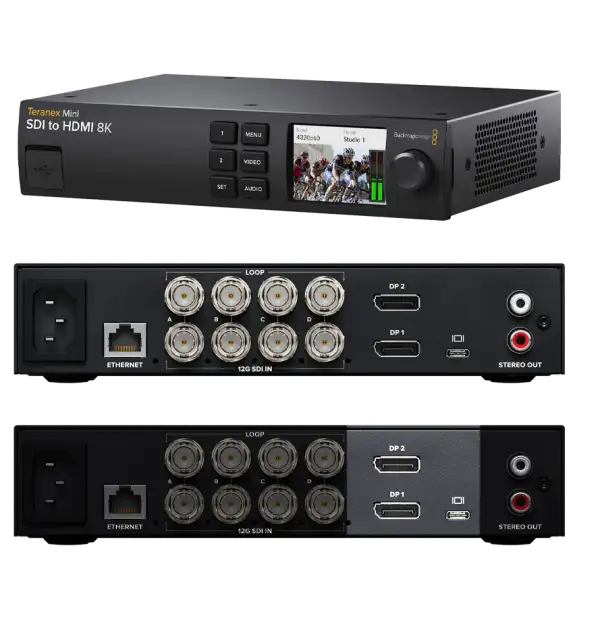

Los modelos Teranex Mini 8K HDR han sido diseñados para todo tipo de transmisiones, producciones en directo o largometrajes en los que es necesario supervisar señales SDI con exactitud. Son ideales para llevar a cabo proyectos en DaVinci Resolve, dado que generan las gráficas y las tablas de conversión tridimensionales internamente, por lo cual se requieren menos recursos de la CPU y la GPU. Esto es fundamental al trabajar con formatos 8K. Al utilizar la versión SDI to DisplayPort con un monitor Apple Pro Display XDR, es posible seleccionar los perfiles cromáticos integrados en este para que el espacio de color coincida con el de la fuente SDI, a fin de llevar a cabo un etalonaje preciso. Por otra parte, la versión SDI to HDMI permite emplear mezcladores, tales como el modelo ATEM Constellation 8K, con el propósito de monitorizar varias fuentes en televisores de gran tamaño, ya que las imágenes son lo suficientemente amplias como para distinguir todos los detalles. Incluso es posible dividir una imagen 8K en cuatro cuadrantes a fin de crear superficies audiovisuales con múltiples monitores en salas de conciertos y teatros.

Compatibilidad con imágenes HDR

Los modelos Teranex Mini 8K HDR ofrecen todo lo necesario para llevar a cabo dinámicas de trabajo con contenidos de alto rango dinámico. Solo basta con conectar un monitor HDMI o DisplayPort para supervisar este tipo de señales. Los formatos de metadatos estáticos PQ y Hybrid Log Gamma (HLG) en el identificador VPID se procesan según los estándares ST2108‑1, ST2084 y ST425. Este último define dos nuevos bits en dicho identificador, a fin de determinar las características de transferencia de los formatos SDR, HLG o PQ. Por su parte, la norma ST2108‑1 establece la forma de transmitir metadatos HDR estáticos o dinámicos mediante una salida SDI. Además, se brinda compatibilidad con los estándares ST2082‑10 para señales SDI 12G, y ST425 para fuentes SDI 3G, así como con los espacios cromáticos Rec. 709 y Rec. 2020, y el formato DCI‑P3.

Representaciones gráficas en tiempo real

Este modelo permite ver dos indicadores de la señal en pantalla de forma totalmente independiente, con el propósito de poder cumplir con los estándares de teledifusión en trabajos importantes de alta gama. Las representaciones gráficas se superponen a la imagen, de manera que es posible personalizar su posición, tamaño y opacidad, o seleccionar entre distintas opciones, tales como la forma de onda, para ver los niveles de luminancia en la señal recibida. Por otro lado, el vectorscopio muestra la intensidad del color a un nivel de referencia SDI del 100 %. A su vez, las gráficas RGB y YUV son ideales para el proceso de corrección cromática, y a fin de verificar que los niveles sean válidos. Por último, el histograma representa la distribución de los detalles de las zonas claras y las oscuras en la imagen, así como la pérdida de información en dichas áreas.

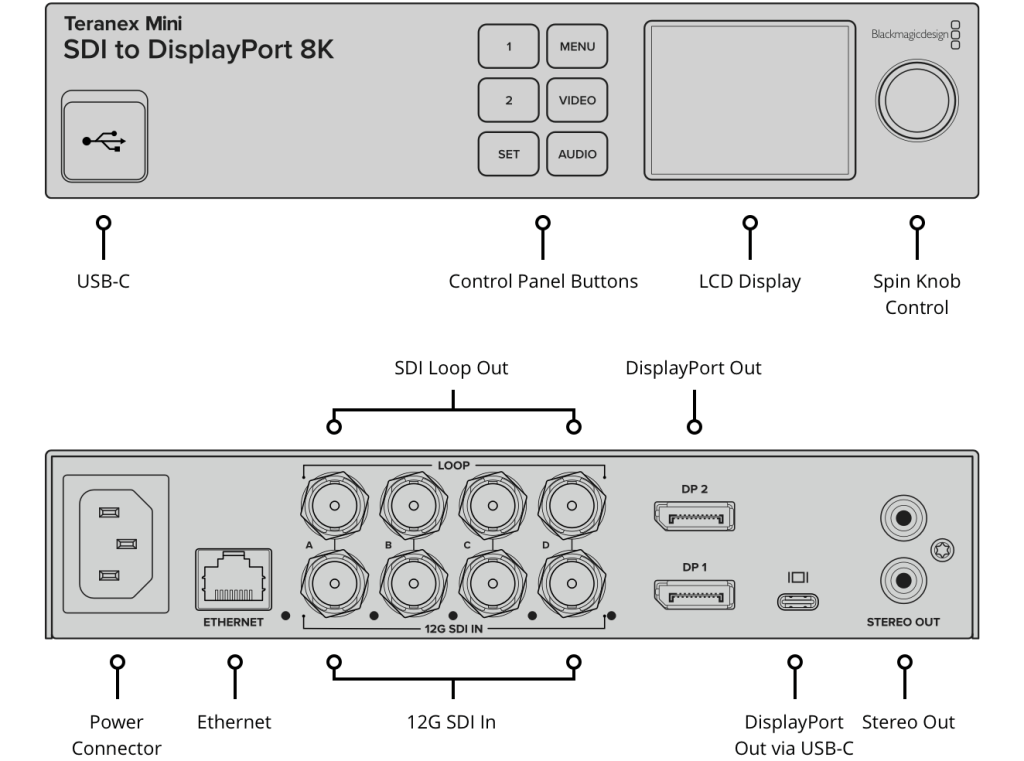

Conexiones SDI 12G para señales HD, UHD y 8K

Las cuatro entradas SDI 12G cuentan con salidas derivadas para conectar otros equipos. Asimismo, gracias a la posibilidad de emplear fuentes HD, UHD y 8K, estos dispositivos son ideales para las industrias del cine y la teledifusión. Los conversores admiten las siguientes frecuencias de imagen: 50, 59.94 y 60 f/s en 720p; 50i, 59.94i y 60i en 1080i; de 23.98 a 60 f/s en 1080p, 1080PsF y 2160p; de 23.98p a 60p en DCI 2K y 4K; y 23.98, 24, 25, 29.97, 50 y 59.94 en 8K 4320p. Por otra parte, ambos modelos permiten procesar contenidos transmitidos mediante el método de subdivisión de imágenes (2SI) o división por cuadrantes (Square Division), lo cual facilita la visualización de fuentes 8K en cualquier monitor. Además, brindan compatibilidad con señales SDI 3G de nivel A y B, así como con formatos YUV y RGB.

Controles excepcionales en pantalla

La pantalla del panel frontal permite llevar a cabo una supervisión precisa de las imágenes y el audio, y realizar una amplia variedad de ajustes para todas las funciones disponibles. Es posible activar las LUT 3D mediante los botones 1 y 2, o iniciar el proceso de calibración siguiendo las instrucciones sencillas que aparecen en pantalla. Por otro lado, se brinda la posibilidad de ver los vúmetros y elegir la balística (VU o PPM). Asimismo, al activar la sintonización instantánea de señales HDMI, se garantiza la sincronización automática del monitor en caso de que ocurra una interrupción en la transmisión. Incluso es posible elegir distintos tipos de indicadores, junto con su ubicación y opacidad, o cambiar la configuración de red.
